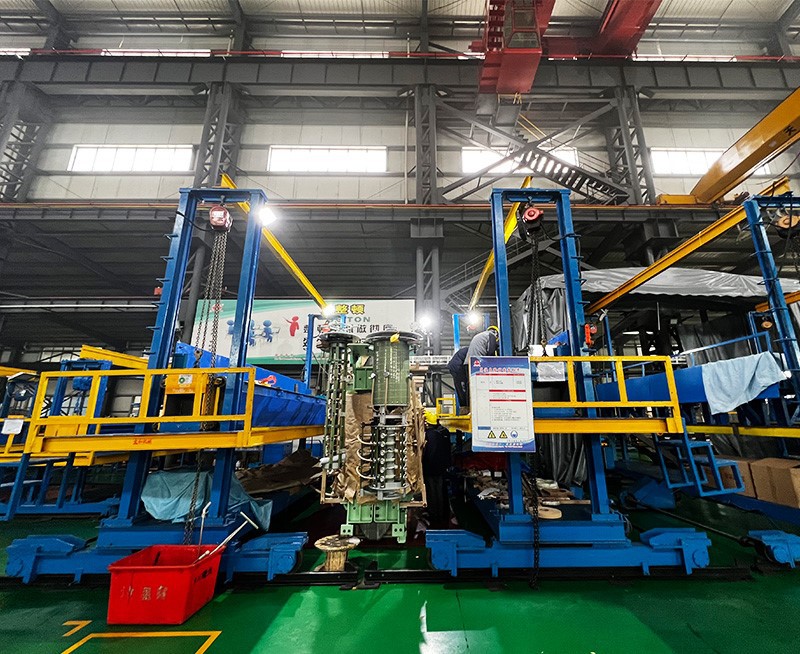

Themuuntajavoidaan heittää autonosturilla suoraan muuntajahuoneeseen tai pystyttää väliaikainen rata tietukilla ja ripustaa sitten tilapäiseen raiteeseen kolmiportaisella kierroksella ja ketjulla ja vetää sitten sopivaan asentoon huoneessa ketjun kanssa. Muuntajan tulee kiinnittää huomiota sen suuntaukseen ja etäisyyteen seinän koosta piirustuksen mukaisesti, sallittu virhe on ±25 mm, piirustuksessa ei ole merkintää, poikittaisetäisyys seinästä ei saa olla pienempi kuin 800 mm , etäisyys ovesta saa olla vähintään 1000 mm. Muuntajapenkin asennus: Asenna muuntaja kaksinapaiseen pylvääseen ja molempien navojen juuriaukko on 2m. Hautaussyvyys on 2m. Jakomuuntajan taso on kiinnitetty kahteen pylvääseen kahdella tai neljällä teräskanavalla, alustan korkeus maasta on vähintään 2,5 m ja alustan tasokaltevuus on enintään 1/100. Vyötärötanko tulee kääriä halkaisijaltaan vähintään 4 mm:n rautalangalla yli kaksi ympyrää, käämityksen tulee olla tiukka ja vyötärötangon ja jännitteellisen osan välinen etäisyys saa olla vähintään 0,2 m. Samanaikaisesti muuntajan korkeajännitesylinterikanne on varustettu pölysuojalla ja muuntaja on ripustettu varoituskylteillä.
Sulakkeiden asennus
Muuntajan korkea- ja matalajännitepuoli tulee varustaa sulakkeilla. Korkeajännitepuolen sulakkeen pohjan pystysuora korkeus maahan on vähintään 4,5 m, ja kunkin vaihesulakkeen vaakasuora etäisyys ei saa olla alle 0,5 m. Jotta toiminta helpottuu ja sulakeputki voi pudota tasaisesti sulakkeen palamisen jälkeen, putoavan sulakkeen akselin tulee olla kallistettuna 15 astetta ~ 3{{10}} astetta pystyviivan kanssa . Matalapaineisen puolen sulakkeen pohjan ja maan välinen pystysuora etäisyys on vähintään 5 m ja vaakasuora etäisyys kunkin vaihesulakkeen välillä on vähintään 0,2 m. Varokkeen valinta valitaan periaatteella "varmistetaan, että jakelumuuntajan sisäinen tai suur- ja pienjännitelähdön läpivienti on nopeasti sulava oikosulun sattuessa" ja sulakkeen sulamisaika on pienempi kuin tai yhtä suuri kuin 0,1 s. Määräysten mukaan: kapasiteetti on 100kVA ja alle, suurjännitesulakkeen nimellisvirta valitaan 2-3 kertaa muuntajan kapasiteetin nimellisvirta; Jos kapasiteetti on yli 100 kVA, sulakkeen nimellisvirta suurjännitepuolella on 1,5-2 kertaa muuntajan kapasiteetin nimellisvirta. Muuntajan pienjännitepuolen sulake valitaan pienjännitepuolen nimellisvirran mukaan.
Ukkossuojan asennus
Käytä välitöntä synteettistä eristävää metallioksidisuojaa. Suojakytkin tulee asentaa sulakkeen ja muuntajan väliin ja mahdollisimman lähelle muuntajaa. Lisäksi, jotta estetään käänteisen muunnosaallon ja pienjännitteisen salama-aallon tunkeutuminen, pienjännitteinen salamansuoja tulee asentaa myös pienjännitepuolelle. Jotta salamavirran jännitehäviö maadoitusresistanssissa ei kohdistuisi suojan jäännösjännitteeseen ja vaikuttaisi muuntajan eristykseen, kytke pysäyttimen maadoitusliitin, muuntajan kuori ja alipaineen nollapiste. jännitepuolella useita kupariydinmuovijohtimia, joiden poikkileikkaus on vähintään 25 mm2, ja kytke ne sitten maadoituslaitteen johtoon.
