Miksi valita meidät
Tehtaamme
Tehtaamme pystyy valmistamaan muuntajia, jotka täyttävät erilaiset kansainväliset standardit, kuten IEC, IEEE, ANSI, CSA, EN jne.
Tuotesovellus
Valtion verkko, liikenne, kaupunkirakentaminen, petrokemian teollisuus ja muissa paikoissa.
Palvelumme
24 tunnin verkkopalvelu
Tehtävä
Missiomme on asettaa ihmiset etusijalle, pyrkiä kehitykseen teknologian avulla, kilpailla markkinoista laadulla ja luoda etuja brändin avulla.
Ammattimainen tiimi
Yawei-tiimi koostuu asiantuntijoista ja ammattitaidosta, joka auttaa meitä ratkaisemaan nopeasti asiakkaiden ongelmia.
Globaali liiketoiminta
Tähän mennessä laitteitamme on viety useille alueille, kuten Etelä-Amerikkaan, Pohjois-Amerikkaan, Aasiaan, Australiaan, Eurooppaan ja Afrikkaan.
Aiheeseen liittyvä tuote

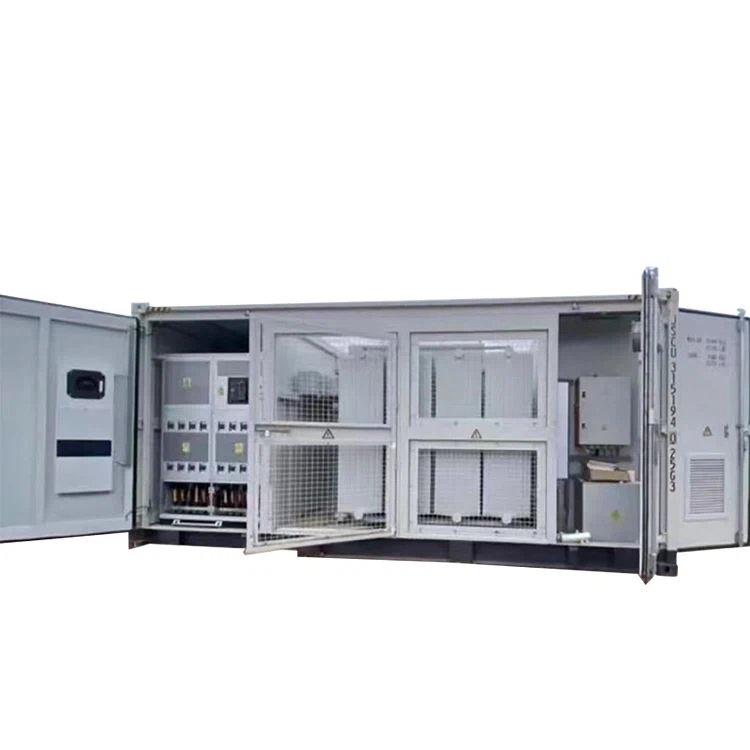

Sähköasemat sijaitsevat sähköjärjestelmän sisällä ja mahdollistavat jännitteen nostamisen tai pienentämisen riippuen siitä, kulkeeko se kuluttajille vai muille asemille. Sähköasemat ovat joko siirto- tai jakelusähköasemia. Siirtoasemat nostavat jännitettä päästäkseen verkkoon, kun taas jakeluasemat alentavat jännitettä kuluttajakäyttöä varten. Esivalmistetut sähköasemat toimivat jakelusähköasemina, mutta voivat myös asettaa jännitteitä tarvittaessa.
▪ Valmistusalue: Jopa 20 MVA
▪ Jännitealue: Jopa 33 kV
▪ Jäähdytysmenetelmä: Oil Natural Air Natural (ONAN)
Kompakti sähköasema on itsenäinen yksikkö, johon on sijoitettu perinteisen sähköaseman olennaiset komponentit pienempään tilaan. Ne on suunniteltu vähentämään kenttäkokoonpanon tarvetta, säästämään tilaa ja alentamaan käsittelykustannuksia.
Kompaktin sähköaseman komponentit
Tuleva suurjänniteosasto:Tämä osio vastaa suurjännitetehon vastaanottamisesta siirtoverkosta. Se sisältää suurjännitekatkaisijan, katkaisijat ja salamansammuttimet. Katkaisija toimii suojalaitteena, joka voi katkaista virran kulkua vikatilanteissa, kun taas katkaisijat mahdollistavat sähköaseman turvallisen eristämisen huolto- tai hätätilanteessa.
Tehomuuntajat:Tehomuuntajat ovat yksi kompaktin sähköaseman avainkomponenteista. He alentavat verkosta tulevaa suurjännitesähköä alemmalle jännitetasolle, joka soveltuu jakeluun. Muuntaja käsittää ensiö- ja toisiokäämit, ja näiden käämien kierrosten lukumäärän suhde määrää jännitteen muutoksen.
Pienjänniteosasto:Tämä kompaktin sähköaseman osa sisältää pienjännitekojeistot, jotka jakavat sähkön eri syöttölaitteille ja kuluttajille. Se sisältää pienjännitekatkaisijat, sulakkeet ja muut suojalaitteet, jotka suojaavat jakeluverkkoa ylikuormituksilta ja oikosuluilta.
LV ja HV kiskot:Kiskot ovat johtavia tankoja tai kiskoja, jotka kuljettavat sähkövirtaa ala-aseman sisällä. Pienjännitekiskot (LV) jakavat tehon alemmilla jännitetasoilla sähköaseman sisällä, kun taas korkeajännitekiskot (HV) käsittelevät tulevan suurjännitetehon ja jakavat sen muuntajille.
Ohjaus- ja suojajärjestelmä:Ohjaus- ja suojajärjestelmä on kompaktin sähköaseman aivot. Se koostuu erilaisista releistä, antureista ja valvontalaitteista, jotka valvovat jatkuvasti sähköaseman kuntoa ja suorituskykyä. Järjestelmä havaitsee viat, poikkeavat olosuhteet ja käyttää tarvittavia suojalaitteita sähköaseman turvallisuuden ja luotettavuuden varmistamiseksi.
Pienen koon, joustavan yhdistelmän ja luotettavan tekniikan suurilla eduilla kompaktia sähköasemaa käytetään laajasti kolmivaiheisessa sähkönjakelujärjestelmässä, jonka jännite on 11 kV - 33 kV sähkönjakelussa. Suojausluokka saavutti IP55, joten se voitiin asentaa ulkokäyttöön pienellä alueella.
Tehokapasiteetti esivalmistetulle kompaktille sähköasemalle on normaalisti suunniteltu alle 2500kva:n. Se riippuu jakelumuuntajan kapasiteetista.
Kompakti sähköasema on rakenteeltaan kompakti, ja sen komponentteihin pääsee helposti käsiksi yksinkertaisella käyttöliittymällä. Pienen kokonsa vuoksi se vaatii vähän tilaa. Se vähentää asennustilaa, kustannuksia ja aikaa. Kompaktit sähköasemat voivat varmistaa käyttäjän maksimaalisen turvallisuuden pienellä työmaatyöllä. Sillä on maksimaalinen liikkuvuus kuljetusta ja siirtoa varten.
1. Kompaktin sähköaseman sisäinen rakenne on järkevämpi, joten käytössä oleva tila on pieni.Verrattuna perinteiseen muuntajaan, kompaktiin sähköasemaan tieteellisin ja kohtuullisin keinoin korkeajännitejakelulaitteet, jotka on asennettu suljettuun teräslaatikkoon, sen sisäinen rakenne on erittäin kompakti, kunkin komponentin välinen rako on melko pieni, joten kompaktin sähköaseman viemä tila on suhteellisen pieni. pieni.
2. Kompakti sähköaseman toimintatapa on erittäin yksinkertainen, kätevä, kätevä nopeaan kokoonpanoon. Erikoissuunnittelijat ymmärtämällä energiatekniikan rakentamisen vaatimukset, erilaisten vaatimusten mukaisesti, jotta erilliset pääjohdot ja tukilaitteet laatikon ulkopuolella ovat yksinkertaisia ja helppokäyttöisiä, kätevä nopeaan kokoonpanoon.
3. Kompaktin sähköaseman käyttöaste on korkea.Luomiskustannusten näkökulmasta voimme selvästi nähdä, että kompaktin sähköaseman perustamiskustannukset ovat usein 300,000 ja 500,000 välillä. Käyttökustannusten näkökulmasta on nähtävissä, että täyskuormituskäyttötilassakin kompakti sähköasema kuluttaa noin miljoona kilowattia vähemmän kuin tavallinen muuntaja vuodessa ja ylläpitokustannukset ovat pienemmät, vaikka vika olisikin. . Siksi kompaktilla sähköasemalla on korkeammat sovellustulot.
4. Kompakti sähköasemayhdistelmä on joustava.Koska kompakti sähköasema on ominaisuudet kompakti rakenne, yksinkertainen, joten jokainen osa on itsenäinen järjestelmä. Näin kompaktin sähköaseman joustavuus yhdistelmätilassa on melko vahva.
5. Kompakti sähköasemalla on korkea turvallisuus ja vakaus.Koska kompakti sähköaseman kuori on valmistettu metallista, jolla on vahva korroosionestokyky, kaikkia sisäisten laitteiden välisiä rajapintoja käytetään myös eristysmateriaaleina, ja se on myös varustettu ilmastointi- ja kosteudenpoistolaitteilla, joten se parantaa huomattavasti kompaktin kestävyyttä. sähköaseman ulkoiseen ympäristöön ja parantaa sen toiminnan turvallisuutta ja luotettavuutta.
Kompaktin sähköaseman käyttö ja huolto
Ⅰ. Perusvaatimukset kompaktin sähköaseman toiminnalle
1. Kompaktien sähköasemalaitteiden lattia tulee sijoittaa korkeammalle, ei matalalle, jottei sadevesi pääse laatikkoon. Tyhjät varusteet on jätettävä betonialustaa kaadettaessa. Se on kätevä kaapelien sisään- ja ulosvetämiseen.
2. Kotelon rungon ja maadoitusverkon välillä on oltava kaksi luotettavaa yhteyttä. Maadoitusverkko ja maadoitusverkko voidaan yhdistää toisiinsa. Maadoitusverkko on yleensä maadoitettu perustuksen neljästä kulmasta ja liitetään sitten kokonaisuudessaan.
3. Laatikkolaitteiden ympärillä ei saa olla laitonta pinotusta ilmanvaihdon ja sähkölaitteiden tarkastuksen varmistamiseksi. Kotelo tulee jäähdyttää pääasiassa luonnollisella ilmankierrolla, eikä muuntajahuoneen ovea saa tukkia.
4. Korkeajännitteisen jakelulaitteen laitteet tulee tarkastaa ja huoltaa säännöllisesti, mukaan lukien rengaspääkytkin, muuntaja ja salamansuoja. Vika tulee korjata ajoissa ja eristystä ehkäisevä testipinta tulee suorittaa säännöllisesti. Mekaanisen vivuston tulee olla kunnolla rikki ja sitä tulee käyttää eristystankojen kanssa.
Ⅱ. Muuntajan tarkastuksessa ja huollossa on tehtävä määräaikaistarkastus tarkastus- ja huoltojakson mukaisesti (vähintään kerran kuukaudessa), testattava lämpötila kaapelin liittimen pään liitännässä, tarkastettava laitteiden toimintakunto ja testattava, jos tarpeellista.
Käytettävä tila on pieni.Perinteiseen muuntajaan verrattuna laatikkotyyppinen muuntaja asentaa korkeajännitteisen jakelulaitteiston suljettuun teräsrakennelaatikkoon tieteellisin ja kohtuullisin keinoin. Sen sisäinen rakenne on erittäin kompakti, ja kunkin komponentin välinen rako on melko pieni. Siksi laatikkomuuntajan viemä tila on suhteellisen pieni.
Toimintatapa on erittäin yksinkertainen, kätevä ja kätevä nopeaan kokoamiseen.Ymmärtämällä energiatekniikan rakennusvaatimukset erikoissuunnittelijat voivat tehdä pääjohdotuksen ja tukilaitteiden käytön yksinkertaisen ja kätevän laatikon ulkopuolella erilaisten vaatimusten mukaisesti, mikä helpottaa nopeaa kokoonpanoa.
Korkeat hakutulot.Luomiskustannusten näkökulmasta nähdään selvästi, että laatikkomuuntajan hinta on yleensä 300 000 ja 500 000 välillä. Käyttökustannuksista voidaan nähdä, että laatikkotyyppinen muuntaja kuluttaa jopa täydellä kuormituksella n. 1 miljoona astetta vähemmän sähköä kuin tavallinen muuntaja joka vuosi, vaikka ongelma olisikin, ylläpitokustannukset ovat pienemmät. Siksi laatikkomuuntajalla on korkea sovellustulo.
Joustava yhdistelmä.Kompaktin ja yksinkertaisen rakenteen ominaisuuksien vuoksi jokainen yksittäinen muuntaja on itsenäinen järjestelmä, mikä tekee laatikkomuuntajasta vahvan joustavuuden yhdistelmässä.
Toiminta on turvallista ja vakaata.Koska laatikkotyyppisen muuntajan kotelossa on metallijohdin, jolla on vahva korroosionestokyky, ja sisäisten laitteiden ja laitteiden välinen rajapinta on myös eristemateriaalia. Ilmastointi- ja kosteudenpoistolaitteet on asennettu laatikkoon, mikä parantaa huomattavasti laatikkomuuntajan vastustuskykyä ulkoiseen ympäristöön ja parantaa sen toiminnan turvallisuutta ja luotettavuutta.
Kuinka huoltaa kompaktia sähköasemaa?
1. Perustus on jumissa, reikä on tukossa, kaapissa ei ole kosteutta.
2. Maadoituslaite on valmis, hyvä yhteys. Tarkista, vastaako maadoitusvastus vaatimuksia.
3. Ulkoympäristössä ei tapahdu muutoksia. Vaikuttaako se liikenteeseen ja jalankulkijoiden turvallisuuteen.
4. Tarkista kunkin syöttölaitteen kuormitus. Kolmivaiheinen kuormitustaso tai ylikuormitusilmiö, kytkimen auki- ja kiinniasento, instrumentin näyttö on oikea, ohjauslaite toimii normaalisti.
5. Muuntajan sisältä puhdistetaan pöly joka toinen vuosi. Korkeapainekammion ja matalapainekammion kaapin rungon pinta ja ilmalaatikon pinta voidaan pyyhkiä kostealla liinalla. Sisällä olevasta muuntajasta poistetaan pöly ilmalla tai pölynimurilla.
6. Puhaltimen päivittäinen huolto ja huolto tarkista puhaltimen toiminta. Jos puhallin ei ole käynnissä, säädä lämpötila nykyisen lämpötilan alapuolelle lämpötila- ja kosteussäätimellä ja käynnistä puhallin tarkistaaksesi.
7. Korkeajännitekytkimen ja pienjännitekytkimen sähkökäyttömekanismin huolto ja kunnostus.
8. Lämpötilan ja kosteuden säätimen rutiinitestin lisätesti; Palovaroittimen rutiinitesti; Liitinriman kiinnitys ja tarkastus: vakioosien kiinnitys ja tarkastus.
9. Liitinriman huolto, koska lämpölaajeneminen ja supistuminen, riviliitin voi löystyä, vuosittaisen tarkastuksen tulisi tehdä kaikki terminaalin liittimet kiristää uudelleen. Huomautus: Varmista ennen uudelleenkiinnitystä, että ensisijainen vaihtovirtasilmukka ja toissijainen ohjaussilmukka on kytketty pois päältä sähköiskun välttämiseksi!
